一、无功补偿的原理
  无功补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。
   无功补偿是电网运行中最常用、最有效的降损节能技术措施之一；它是借助于无功补偿设备提供必要的无功功率，以提高电网的功率因数，降低损耗，改善电网质量。
  二、功率因数概述
  电网功率因数是指电网中的视在功率供给有功功率的消耗所占百分数。在电网的运行中，我们所希望的是功率因数越高越好，如能做到这一点，则电路中的视在功率将大部分用来供给有功功率，以减少无功功率的消耗。功率因数的高低对于电力系统发电、供电和用电设备的充分利用有着显著的影响。做好无功补偿工作，提高各级电网的功率因数，降低电网的电能损耗，其社会效益及经济效益都是非常显著的！
  <!--[if !supportLists]-->三、<!--[endif]-->案例分析

  1、基本情况

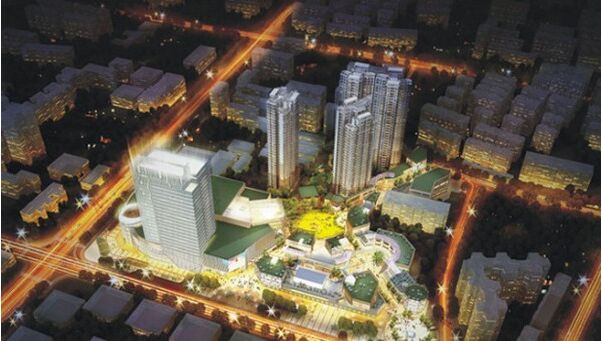

  中国水电.泛悦国际是一个集家庭生活购物中心、公园式商业街、精品华宅及5A甲级写字楼为一体的大型城市综合体项目。项目总占地174955㎡，总建面27万方，其中住宅建筑面积69613㎡，约879户；集中商业6.5万方和商业街2.5万方。该项目主要的负荷为电机（空调、电梯、水泵等设备），运行过程中会从电网中吸收大量的无功功率，拉低电网功率因数，影响电网整体质量，从而直接影响电机使用效率及使用寿命。
  2、解决方案
  成都瑞杰科能电气有限公司（www.rogercanoo.com)组织专业技术人员在理论计算的基础上对中国水电.泛悦国际项目进行了实地考察，通过现场测试，提出了一套投资少、谐波滤波及无功补偿效果好的技术方案，对变压器低压侧新装26台共计6040Kvar的RWDB-J型无功补偿装置。该RWDB-J型无功补偿装置具有智能控制功能，控制合理，投切准确和迅速，电容分组合理，补偿级差小，电容回路串联一定比例的电抗器，可有效减小电容器投入时合闸涌流，装置还有监控功能，能在规定的使用环境中长期正常运行。
  3、使用结果
  （1）经运行结果显示，功率因数在0.9以上，达到用电供电规则，切装置运行稳定。
  （2）变压器低压侧注入系统的谐波电流含量达到GB/T14549《电能质量公用电网谐波》的规定。
  （3）RWDB-J型无功补偿装置投运后，降低了用户的电能损耗、节省了基本电费支出，根据现场客户反映情况，补偿后可以消除每个月的力率电费的同时还可以拿到供电部门的相关奖励（功率因数超过0.95后就可以拿到最高的奖励----每年月动力电费的0.75%倍），1年可以回收成本，后期直接受益。
  四、结论
  无功补偿是日常运行中最常用、最有效的降损节能技术措施，无功分散补偿更能实现无功的就地平衡。对降低供电线损，提高配网供电能力，改善电压质量都有重大意义，所以，在配电网络建设与改造中，应大力推广无功补偿技术。
